圖像采集卡的核心功能功與應用詳解

圖像采集卡（Image Capture Card）是一種用于將外部圖像或視頻信號轉換為數字信號并傳輸至計算機進行處理的硬件設備。它在多個專業領域發揮著關鍵作用，以下是對其核心要素的詳細解析：

核心功能

信號轉換：將模擬（如VGA、Composite）或數字信號（如HDMI、SDI）轉換為計算機可處理的數字格式。

數據傳輸：通過高速接口（如PCIe、USB 3.0）傳輸數據，確保實時性和高帶寬需求。

預處理：部分高端型號支持硬件加速，如降噪、壓縮或格式轉換，減輕CPU負擔。

應用場景

工業檢測：高速采集生產線圖像，用于缺陷檢測或自動化控制。

醫療成像：支持高分辨率設備（如內窺鏡、MRI），確保影像精準度。

安防監控：多路輸入處理，同步錄制與分析多個攝像頭畫面。

科研與廣電：高速捕捉實驗數據或專業攝像機的高清視頻流。

類型劃分

1. 接口類型：

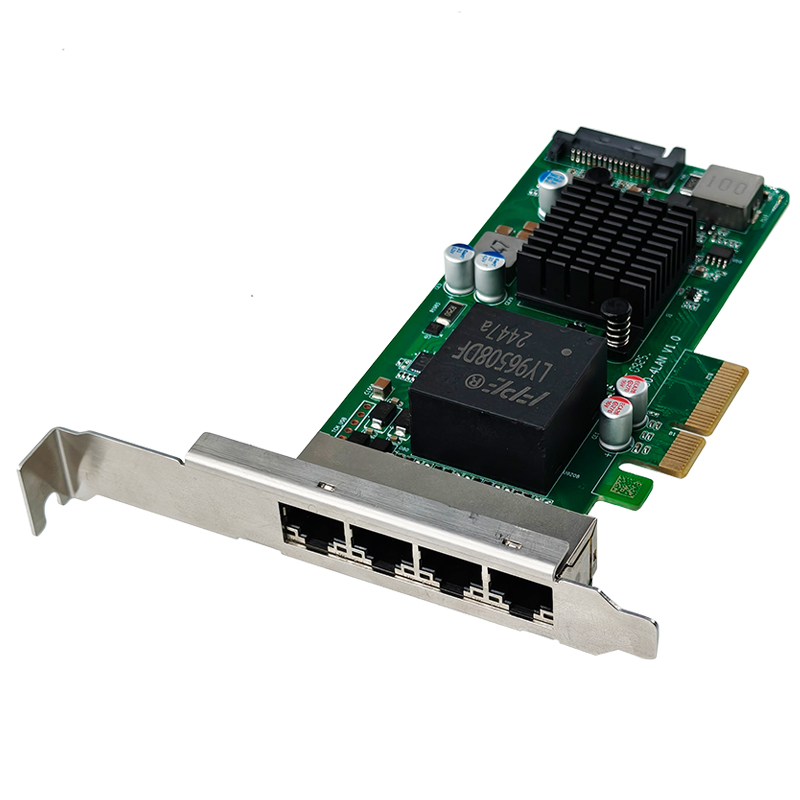

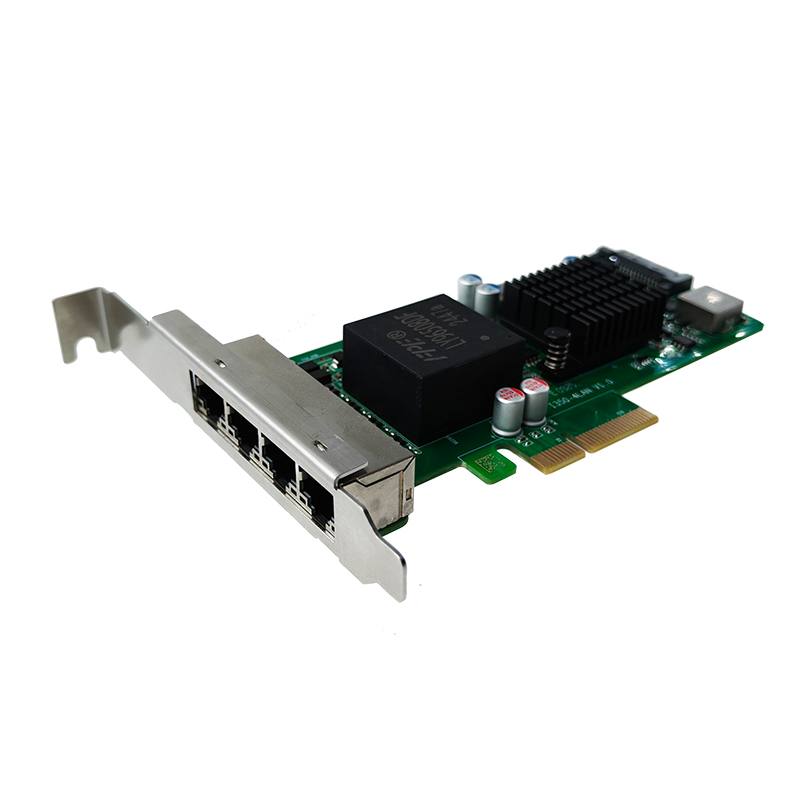

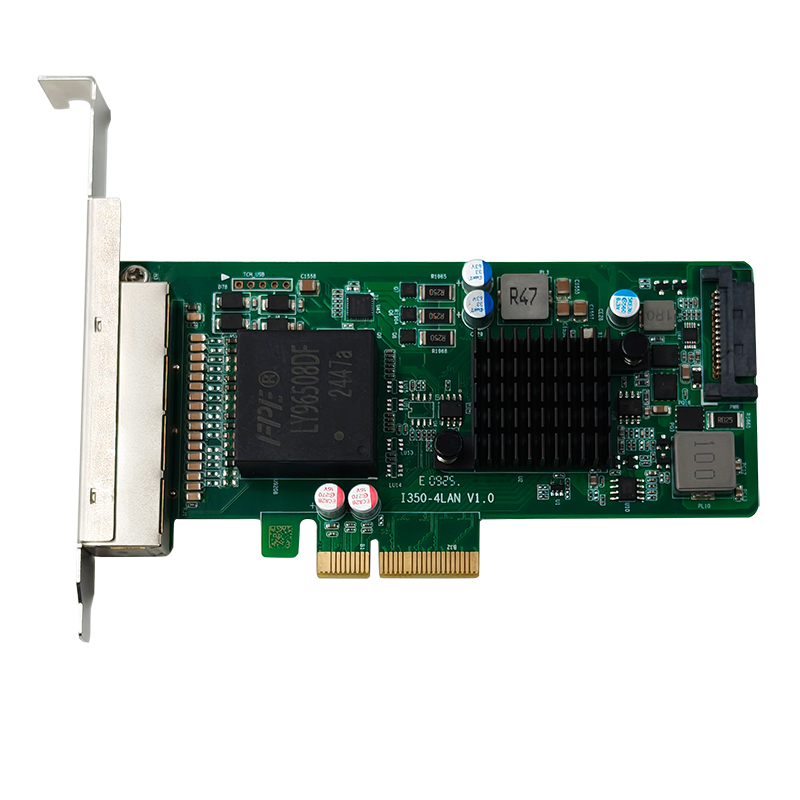

   內置式（PCIe）：低延遲、高帶寬，適合工業與科研。

   外置式（USB/Thunderbolt）：便攜性強，適用于移動場景。

2. 信號類型：

   模擬采集卡：兼容傳統設備（如老式監控攝像頭）。

   數字采集卡：支持HDMI、SDI等現代接口，滿足4K/60fps需求。

關鍵性能參數

分辨率：從720p到8K，適應不同清晰度需求。

幀率：高速場景（如運動分析）需60fps以上。

色彩深度：8bit至16bit，影響色彩還原與細節層次。

輸入通道：多通道支持同步采集（如雙目視覺系統）。

選型建議

匹配信號源：確認設備的輸出接口（如SDI需對應采集卡）。

性能需求：根據分辨率、幀率及處理任務選擇（如FPGA加速卡適合實時處理）。

兼容性：確保驅動支持操作系統（如Linux實時內核）及開發庫（如OpenCV、Halcon）。

擴展性：考慮多卡并聯或未來升級需求。

高級功能

硬件觸發/同步：通過GPIO接口實現多設備精確同步，適用于高速多相機系統。

低延遲模式：優化傳輸路徑，確保實時反饋（如機器人視覺）。

固件可編程性：支持用戶自定義算法（如基于FPGA的邊緣檢測）。

典型應用案例

機器視覺：汽車制造業中，PCIe采集卡配合工業相機實現零件精度檢測。

醫療影像：10bit采集卡用于數字病理切片掃描，提升診斷準確性。

廣電制作：4K SDI采集卡用于現場制作，支持HDR視頻流實時切換。

與視頻采集卡的區別

專業級vs消費級：圖像采集卡側重工業標準（如抗干擾、高可靠性），而視頻采集卡多用于游戲直播（如HDMI環出功能）。

處理能力：圖像卡常集成預處理模塊，視頻卡則側重編碼與流傳輸。

注意事項

散熱設計：長時間高負載運行時需確保散熱良好（如選擇帶風扇型號）。

驅動更新：定期更新以兼容新系統或修復漏洞（如Linux內核升級后的兼容性問題）。

圖像采集卡作為連接物理世界與數字系統的橋梁，選型時需緊密結合具體場景需求，權衡性能、成本與擴展性，以實現最優解決方案。
